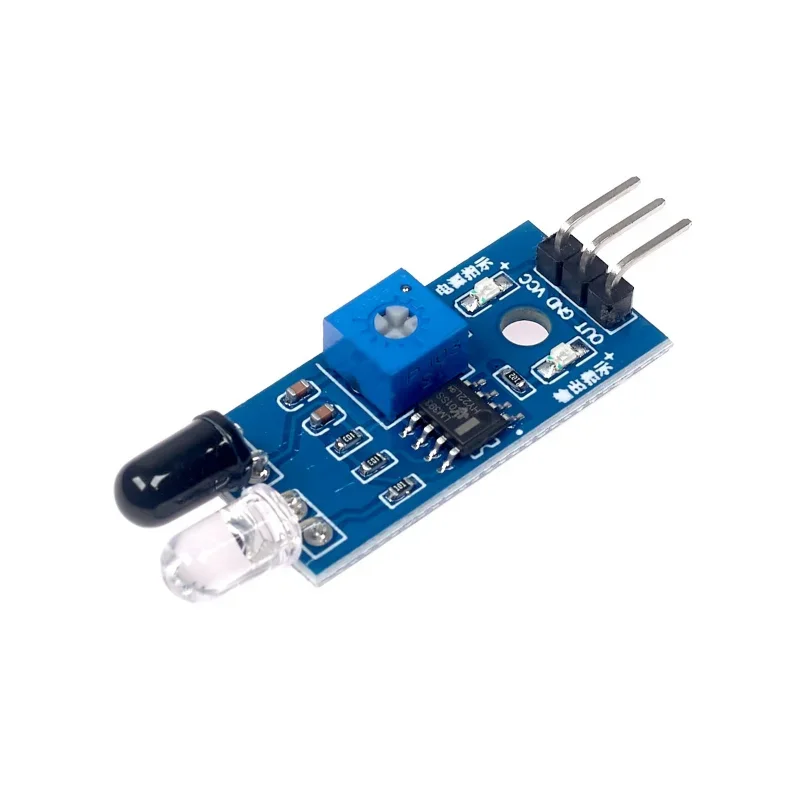

Sensor proximidad infrarojo obstaculos
SKU 00115

Sensor proximidad infrarojo obstaculos

$1,50
Disponible
¡Solo queda 1!
Datos rápidos
Distancia
2 a 30 cm, ajustable con el potenciómetro
Ángulo
Unos 35°
Alimentación
3,3 a 5 V
Salida
Digital: 0 V con obstáculo y 1 sin obstáculo
Ver ficha técnica completa ↓

Características

Módulo infrarrojo de obstáculos (tipo FC-51): un LED emite luz infrarroja y un receptor detecta si algo la refleja. Cuando hay un objeto delante, dentro de la distancia que ajustas con el potenciómetro, la salida OUT baja a 0 V y se enciende su LED.

Es el sensor más usado en carritos robot para esquivar obstáculos, y también sirve para contar objetos o detectar una mano.

Distancia2 a 30 cm, ajustable con el potenciómetro
ÁnguloUnos 35°
Alimentación3,3 a 5 V
SalidaDigital: 0 V con obstáculo y 1 sin obstáculo
ComparadorLM393
IndicadoresLED de encendido y LED de obstáculo
PinesOUT, GND y VCC

¿Para qué sirve?

  • Carritos robot que esquivan obstáculos
  • Contar objetos que pasan por delante
  • Detectar una mano para encender algo sin tocarlo

Diagrama de conexión de prueba

Placa usada: Arduino UNO

Arduino UNOSensor obstáculos5VVCCGNDGNDD2OUT
CableMóduloArduino UNONota
rojoVCC5V
negroGNDGND
amarilloOUTD2Baja a 0 con obstáculo

Código de prueba

Arduino UNOprueba.ino
// Prueba del sensor de obstáculos infrarrojo: avisa cuando hay algo delante
// (a la distancia ajustada con el potenciómetro) y enciende el LED del pin 13.
const int PIN_OUT = 2;
int antes = -1;

void setup() {
  pinMode(PIN_OUT, INPUT);
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  bool hayObstaculo = digitalRead(PIN_OUT) == LOW;  // OUT baja a 0 al detectar
  digitalWrite(LED_BUILTIN, hayObstaculo ? HIGH : LOW);
  if (hayObstaculo != antes) {
    Serial.println(hayObstaculo ? "Obstáculo delante" : "Libre");
    antes = hayObstaculo;
  }
  delay(20);
}

Abre el Monitor serie a 9600 baudios y pon la mano delante del sensor. Gira el potenciómetro para elegir desde qué distancia detecta.

Precauciones

  • El sol directo y las luces fuertes confunden al receptor: pruébalo bajo techo.
  • Los objetos negros u opacos se detectan más cerca que los blancos.
  • Solo dice si hay algo o no: no mide la distancia.
  • Mantén el LED emisor y el receptor rectos y sin tocarse.

Fuentes consultadas: Instructables: sensor FC-51 · Circuits Nepal: FC-51 · VEGA Processors: sensor de proximidad. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
