SKU 00053

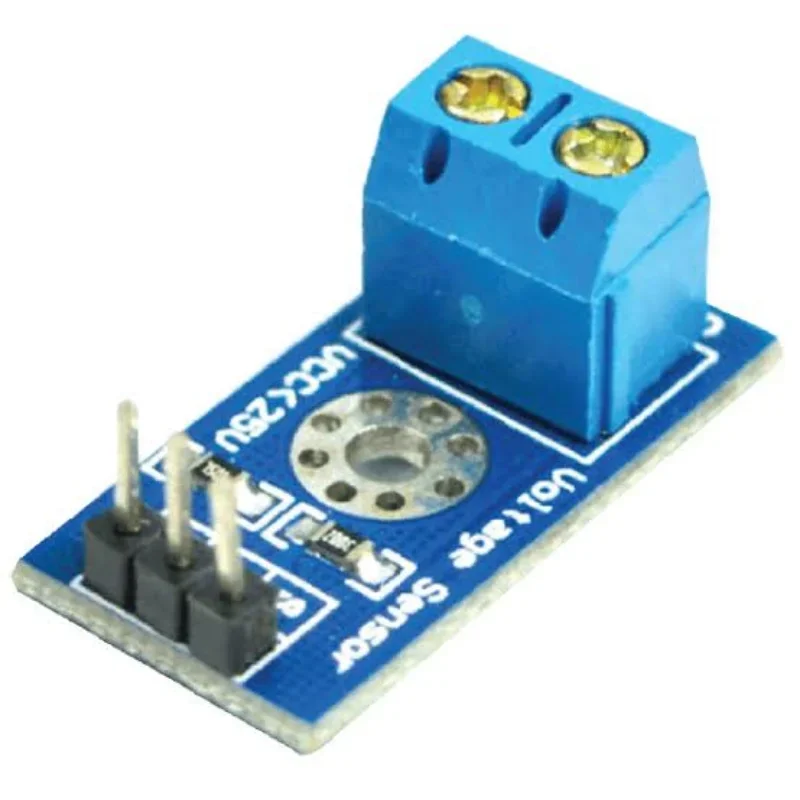

Sensor de Voltaje
$1,25
Disponible
Más de 5 disponibles
Consultar por WhatsApp
Datos rápidos
- Rango
- 0 a 25 V DC (0 a 16,5 V con placas de 3,3 V)
- Divisor
- Resistencias de 30 kΩ y 7,5 kΩ (divide entre 5)
- Bornera
- VCC (+ del voltaje a medir) y GND
- Pines
- S (señal al pin analógico), + (no se usa) y − (GND)
Características
Módulo para medir voltajes de corriente continua de hasta 25 V con un Arduino. Es un divisor de voltaje que reduce 5 veces el voltaje medido, para que al pin analógico lleguen como máximo 5 V.
Sirve para vigilar baterías, paneles solares pequeños o fuentes de alimentación.
| Rango | 0 a 25 V DC (0 a 16,5 V con placas de 3,3 V) |
|---|---|
| Divisor | Resistencias de 30 kΩ y 7,5 kΩ (divide entre 5) |
| Bornera | VCC (+ del voltaje a medir) y GND |
| Pines | S (señal al pin analógico), + (no se usa) y − (GND) |
| Resolución | Unos 0,025 V con el Arduino UNO |
¿Para qué sirve?
- Vigilar la carga de baterías de 12 V
- Medir paneles solares pequeños
- Avisar si una fuente de alimentación baja de voltaje
Diagrama de conexión de prueba
Placa usada: Arduino UNO
| Cable | Módulo | Arduino UNO | Nota |
|---|---|---|---|
| azul | S | A0 | Señal |
| negro | − | GND |
Código de prueba
// Prueba del sensor de voltaje: mide hasta 25 V DC y lo muestra en el Monitor serie.
const int PIN_S = A0;
void setup() {
Serial.begin(9600);
}
void loop() {
int lectura = analogRead(PIN_S); // 0 a 1023
float voltajeEnPin = lectura * 5.0 / 1023.0; // 0 a 5 V en el pin
float voltajeMedido = voltajeEnPin * 5.0; // el módulo divide entre 5
Serial.print("Voltaje: ");
Serial.print(voltajeMedido, 2);
Serial.println(" V");
delay(500);
}
El voltaje a medir va en la bornera (VCC al +, GND al −). Abre el Monitor serie a 9600 baudios. Para más exactitud, compara con un multímetro y ajusta el 5.0 del divisor.
Precauciones
- Solo corriente continua: nunca lo conectes a 120 o 220 V de la red.
- No pases de 25 V (16,5 V con placas de 3,3 V): el pin del Arduino recibiría más de lo que aguanta.
- Respeta la polaridad en la bornera.
- La tierra del voltaje medido queda unida a la del Arduino: no sirve para puntos que no comparten tierra.
Fuentes consultadas: Components101: módulo sensor de voltaje · Microcontrollers Lab: sensor de voltaje con Arduino. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
