SKU 00057

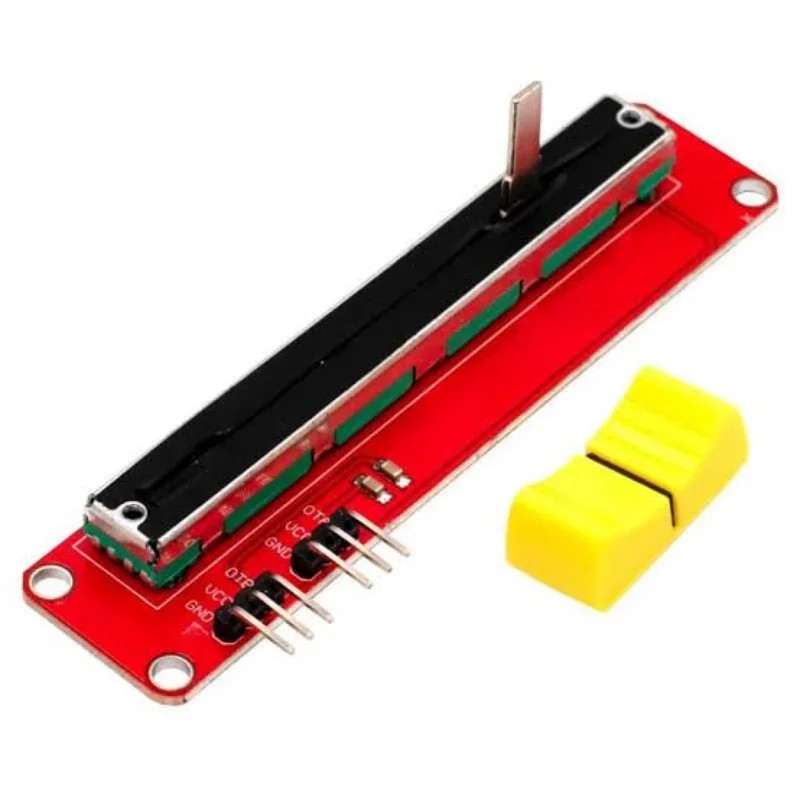

Potenciometro Deslizante Slider

$4,50 $2,50 Liquidación

Disponible

¡Solo quedan 2! Consultar por WhatsApp

Datos rápidos

Tipo: Potenciómetro deslizante lineal de doble pista
Resistencia: 10 kΩ por pista (algunas versiones traen 5 kΩ; la marca B103 indica 10 kΩ)
Salidas: OTA y OTB, analógicas de 0 V a VCC
Pines: Dos grupos de 3: OTA-VCC-GND y OTB-VCC-GND

Ver ficha técnica completa ↓

Características

Potenciómetro deslizante montado en una placa, como los controles de una consola de sonido: al mover la perilla, el voltaje de salida cambia de 0 V al voltaje de alimentación. Tiene dos pistas independientes, con dos salidas (OTA y OTB).

Sirve para controlar volumen, brillo, velocidad o posición con un movimiento en línea recta.

Tipo	Potenciómetro deslizante lineal de doble pista
Resistencia	10 kΩ por pista (algunas versiones traen 5 kΩ; la marca B103 indica 10 kΩ)
Salidas	OTA y OTB, analógicas de 0 V a VCC
Pines	Dos grupos de 3: OTA-VCC-GND y OTB-VCC-GND
Alimentación	3,3 a 5 V
Incluye	Perilla para el deslizador

¿Para qué sirve?

Controles de volumen o brillo
Mezcladores y controladores MIDI caseros
Ajustar velocidad o posición de motores y servos

Diagrama de conexión de prueba

Placa usada: Arduino UNO

Cable	Módulo	Arduino UNO	Nota
rojo	VCC	5V
negro	GND	GND
amarillo	OTA	A0	Salida A
verde	OTB	A1	Salida B (opcional)

Código de prueba

Arduino UNOprueba.ino

// Prueba del potenciómetro deslizante: muestra la posición de sus dos salidas
// (OTA y OTB) de 0 a 100 %.
const int PIN_OTA = A0;
const int PIN_OTB = A1;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int a = map(analogRead(PIN_OTA), 0, 1023, 0, 100);
  int b = map(analogRead(PIN_OTB), 0, 1023, 0, 100);
  Serial.print("OTA: ");
  Serial.print(a);
  Serial.print(" %   OTB: ");
  Serial.print(b);
  Serial.println(" %");
  delay(200);
}

Abre el Monitor serie a 9600 baudios y mueve la perilla. Si solo necesitas una salida, conecta OTA y deja OTB libre.

Precauciones

No fuerces la perilla al llegar al final del recorrido.
Aliméntalo con el mismo voltaje del Arduino (5 V o 3,3 V) para que la salida no supere lo que acepta el pin.
La lectura puede temblar un poco: promedia varias lecturas si necesitas un valor estable.

Fuentes consultadas: ShillehTek: módulo potenciómetro deslizante 10k · LinkSprite: módulo potenciómetro deslizante. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
