-40%
SKU 00101

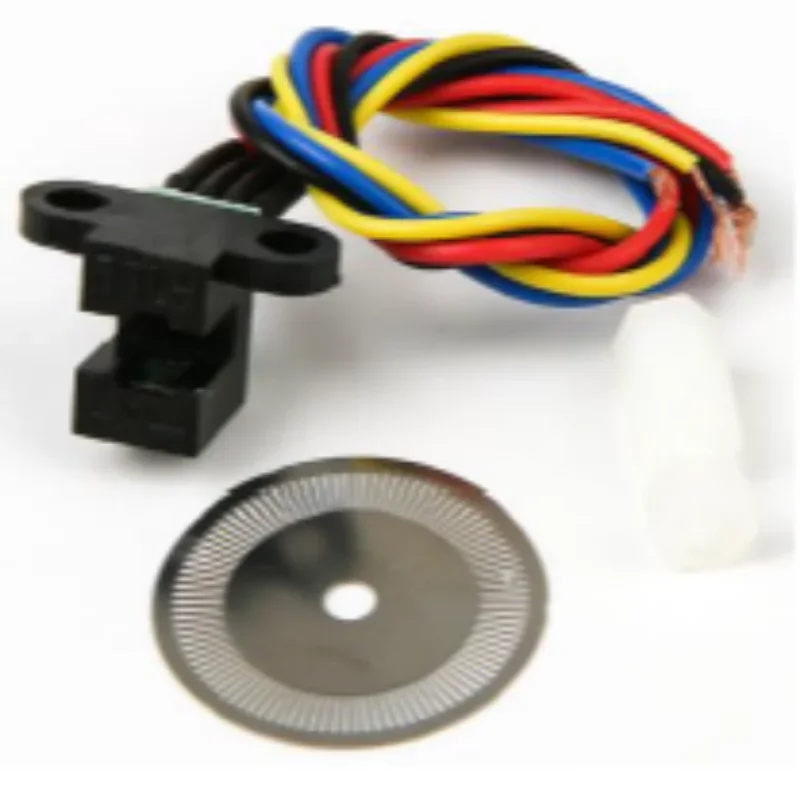

Módulo Sensor Optico Tacometro + Rueda Metalica Dentada
$5,00
$3,00
Liquidación
Disponible
¡Solo quedan 2!
Consultar por WhatsApp
Datos rápidos
- Sensor
- Óptico de ranura (LED infrarrojo y fototransistor enfrentados)
- Disco
- Metálico, con ranuras finas alrededor; se fija al eje
- Salida
- Pulsos digitales al girar el disco
- Conexión
- Cable de 4 hilos con conector
Características
Sensor óptico de ranura (en forma de U) con un disco metálico de ranuras muy finas. El disco se fija al eje que gira y pasa por dentro de la ranura del sensor: cada ranura deja pasar o corta el haz infrarrojo, y el sensor entrega un pulso. Contando los pulsos se calcula la velocidad del eje (RPM).
Se usa para medir la velocidad de motores y ruedas, y como encoder en proyectos de control de motores.
| Sensor | Óptico de ranura (LED infrarrojo y fototransistor enfrentados) |
|---|---|
| Disco | Metálico, con ranuras finas alrededor; se fija al eje |
| Salida | Pulsos digitales al girar el disco |
| Conexión | Cable de 4 hilos con conector |
¿Para qué sirve?
- Medir la velocidad (RPM) de motores y ruedas
- Encoder para control de velocidad de motores
- Contar vueltas de un eje
Precauciones
- El vendedor no publica la función de cada cable: confírmala antes de conectarlo.
- El disco debe girar centrado dentro de la ranura, sin rozar el sensor.
- Mantén limpias la ranura y el disco: el polvo y la grasa cortan el haz.
- Con el Arduino, usa un pin de interrupción (D2 o D3) para no perder pulsos.
Fuentes consultadas: Luis Llamas: optointerruptor con Arduino · Foro de Arduino: tacómetro con sensor óptico. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
