Módulo Sensor de Nivel (Analogico) Estilo Placa

$1,50

Disponible

Más de 5 disponibles Consultar por WhatsApp

Datos rápidos

Alimentación: 3 a 5 V, menos de 20 mA
Salida: Analógica (S): sube mientras más superficie esté mojada
Zona de medición: Unos 40 × 16 mm
Indicador: LED de encendido

Ver ficha técnica completa ↓

Características

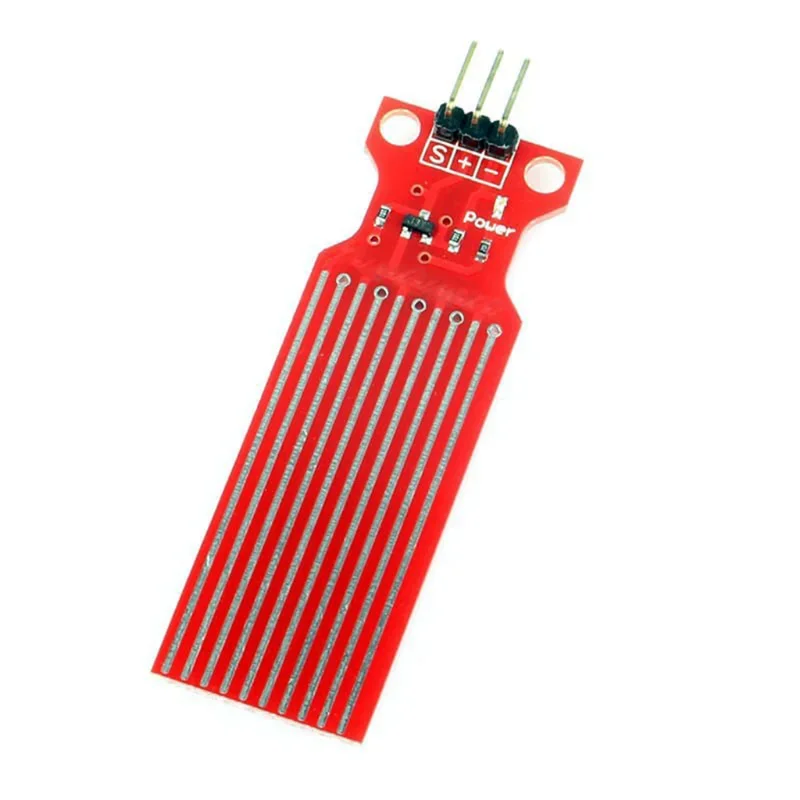

Placa con 10 pistas de cobre (5 de alimentación y 5 de señal) que mide qué parte de ella está mojada: mientras más alto llega el agua, más pistas quedan unidas y mayor es el voltaje de la salida S.

Sirve para detectar si hay agua, avisar de derrames o tener una idea aproximada del nivel en un recipiente pequeño.

Alimentación	3 a 5 V, menos de 20 mA
Salida	Analógica (S): sube mientras más superficie esté mojada
Zona de medición	Unos 40 × 16 mm
Indicador	LED de encendido
Pines	S (señal), + y −

¿Para qué sirve?

Detectar si hay agua o un derrame
Ver el nivel aproximado en un vaso o recipiente pequeño
Avisar que hay que rellenar el agua de una mascota o una planta

Diagrama de conexión de prueba

Placa usada: Arduino UNO

Cable	Módulo	Arduino UNO	Nota
rojo	+	D7	Se enciende solo al medir
negro	−	GND
azul	S	A0	Salida analógica

Código de prueba

Arduino UNOprueba.ino

// Prueba del sensor de nivel de agua: lo enciende solo al medir (así las
// pistas se desgastan menos) y muestra la lectura en el Monitor serie.
const int PIN_ENCENDIDO = 7;  // alimenta el sensor
const int PIN_SENSOR = A0;

void setup() {
  pinMode(PIN_ENCENDIDO, OUTPUT);
  digitalWrite(PIN_ENCENDIDO, LOW);
  Serial.begin(9600);
}

int medir() {
  digitalWrite(PIN_ENCENDIDO, HIGH);
  delay(10);  // tiempo para que se estabilice
  int valor = analogRead(PIN_SENSOR);
  digitalWrite(PIN_ENCENDIDO, LOW);
  return valor;
}

void loop() {
  int valor = medir();
  Serial.print("Lectura: ");
  Serial.print(valor);
  // Límites aproximados: ajústalos con tus lecturas en seco y sumergido
  if (valor < 100) Serial.println("  (seco)");
  else if (valor < 350) Serial.println("  (poca agua)");
  else if (valor < 550) Serial.println("  (mitad)");
  else Serial.println("  (casi sumergido)");
  delay(1000);
}

Abre el Monitor serie a 9600 baudios y mete la placa poco a poco en un vaso con agua. Anota las lecturas en seco y sumergida hasta el borde de las pistas para ajustar los límites del código.

Precauciones

Solo la zona de pistas va al agua: la parte de arriba, con los componentes y los pines, debe quedar seca.
Con corriente todo el tiempo las pistas se corroen rápido; por eso el código lo enciende solo al medir.
Es para recipientes pequeños y pruebas: para tanques o uso continuo conviene un sensor de flotador.
La lectura cambia según el agua (más o menos sales): calibra con el líquido que vas a medir.

Fuentes consultadas: SunFounder: módulo de nivel de agua · DigiKey Maker.io: sensor de nivel de agua. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
