-43%Modulo Seguidor de Linea 5 Sensores
SKU 00084

Modulo Seguidor de Linea 5 Sensores

$11,50 $6,50 Liquidación
Disponible
4 disponibles
Datos rápidos
Sensores de línea
5 (S1 a S5), con salida digital
Altura al piso
Hasta unos 4 cm
Sensor de cercanía
NEAR: detecta obstáculos hasta unos 5 cm; distancia ajustable
Interruptor de choque
CLP: microinterruptor con palanca al frente
Ver ficha técnica completa ↓

Características

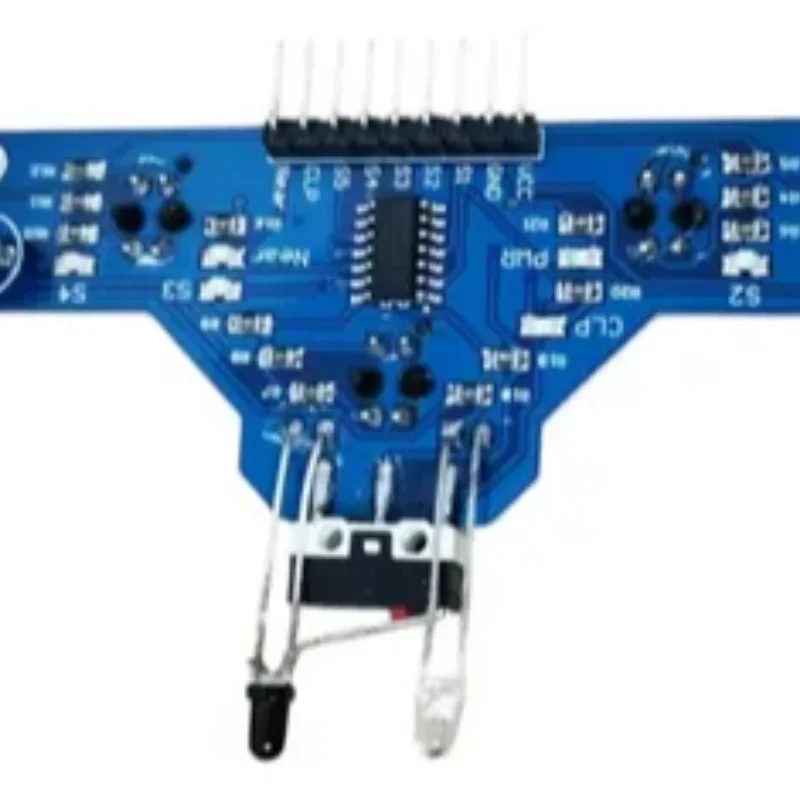

Módulo BFD-1000 para robots seguidores de línea: tiene 5 sensores infrarrojos en fila que distinguen una línea negra sobre un piso claro, así el robot sabe si la línea está al centro o hacia un lado. Además trae al frente un sensor infrarrojo de cercanía (NEAR) y un pequeño interruptor de choque (CLP).

Cada sensor tiene su LED indicador y una salida digital, así que se conecta directo a los pines del Arduino.

Sensores de línea5 (S1 a S5), con salida digital
Altura al pisoHasta unos 4 cm
Sensor de cercaníaNEAR: detecta obstáculos hasta unos 5 cm; distancia ajustable
Interruptor de choqueCLP: microinterruptor con palanca al frente
Alimentación3 a 5,5 V
IndicadoresUn LED por cada salida
PinesVCC, GND, S1 a S5, CLP y NEAR

¿Para qué sirve?

  • Robots seguidores de línea para concursos
  • Carritos que siguen una ruta marcada en el piso
  • Detectar bordes, choques y obstáculos cercanos

Diagrama de conexión de prueba

Placa usada: Arduino UNO

Arduino UNOBFD-10005VVCCGNDGNDD2S1D3S2D4S3D5S4D6S5D7CLPD8NEAR
CableMóduloArduino UNONota
rojoVCC5V
negroGNDGND
amarilloS1D2
naranjaS2D3
verdeS3D4Sensor del centro
azulS4D5
moradoS5D6
grisCLPD7Interruptor de choque
cafeNEARD8Sensor de cercanía

Código de prueba

Arduino UNOprueba.ino
// Prueba del seguidor de línea de 5 sensores: muestra el estado de cada
// sensor de línea, del sensor de cercanía (NEAR) y del interruptor de choque (CLP).
const int SENSORES[5] = { 2, 3, 4, 5, 6 };  // S1 a S5
const int PIN_CLP = 7;
const int PIN_NEAR = 8;

void setup() {
  for (int i = 0; i < 5; i++) pinMode(SENSORES[i], INPUT);
  pinMode(PIN_CLP, INPUT);
  pinMode(PIN_NEAR, INPUT);
  Serial.begin(9600);
}

void loop() {
  Serial.print("S1-S5: ");
  for (int i = 0; i < 5; i++) {
    Serial.print(digitalRead(SENSORES[i]));
    Serial.print(" ");
  }
  Serial.print("  NEAR: ");
  Serial.print(digitalRead(PIN_NEAR));
  Serial.print("  CLP: ");
  Serial.println(digitalRead(PIN_CLP));
  delay(200);
}

Abre el Monitor serie a 9600 baudios. Pasa el módulo sobre una cinta aislante negra pegada en un piso claro y mira qué valor marca cada sensor; haz lo mismo acercando la mano al frente (NEAR) y presionando la palanca (CLP). Así sabrás qué valores usar en tu robot.

Precauciones

  • Prueba la altura sobre el piso: si queda muy alto, los sensores dejan de distinguir la línea.
  • Usa una línea oscura y mate: la cinta brillante refleja el infrarrojo como si fuera piso claro.
  • El sol directo puede confundir a los sensores infrarrojos.

Fuentes consultadas: MakerLab: módulo seguidor de 5 canales · Funduino: BFD-1000 · VEGA Processors: BFD-1000. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
