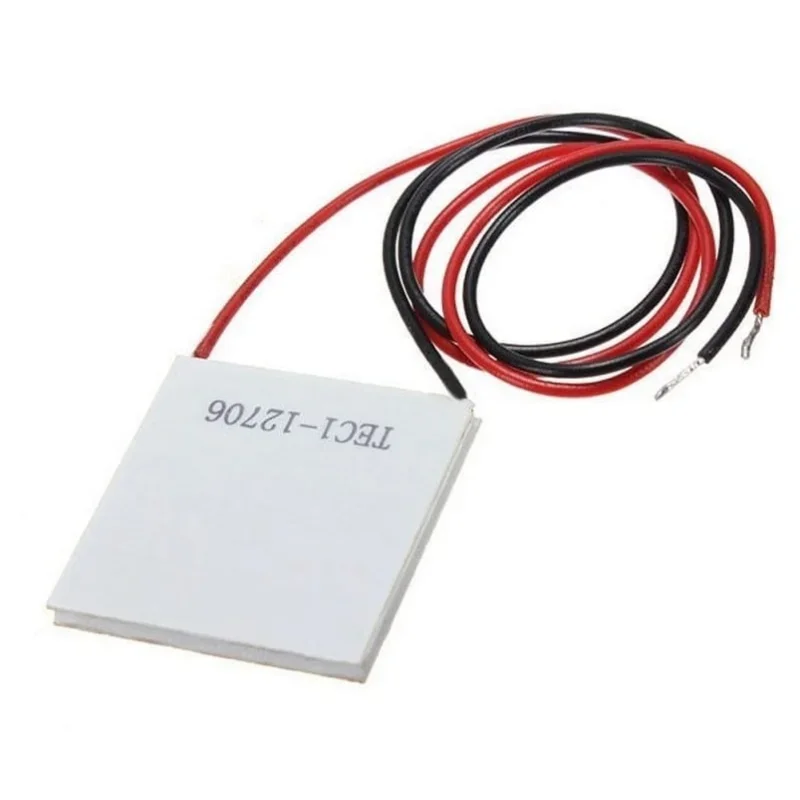

Celda Peltier TEC1-12706
- Voltaje
- 12 V nominal (máximo unos 15 V)
- Corriente máxima
- Unos 6 A
- Enfriamiento máximo
- Unos 50 a 60 W, según el fabricante
- Diferencia de temperatura
- Hasta unos 66 °C entre caras (sin carga)
Características
Celda termoeléctrica (Peltier): al pasarle corriente, una cara se enfría y la otra se calienta, sin partes móviles ni gas. Si se invierte la polaridad, se intercambian las caras. La cara caliente siempre debe ir sobre un disipador con ventilador, porque además del calor que saca de la cara fría, la celda produce su propio calor.
Se usa en mini neveras, enfriadores de bebidas, deshumidificadores y experimentos. También funciona al revés: con diferencia de temperatura entre sus caras genera un poco de electricidad.
| Voltaje | 12 V nominal (máximo unos 15 V) |
|---|---|
| Corriente máxima | Unos 6 A |
| Enfriamiento máximo | Unos 50 a 60 W, según el fabricante |
| Diferencia de temperatura | Hasta unos 66 °C entre caras (sin carga) |
| Tamaño | 40 × 40 × 3,8 mm |
| Cables | Rojo (+) y negro (−) |
¿Para qué sirve?
- Mini neveras y enfriadores de bebidas
- Enfriar o calentar cajas pequeñas y experimentos
- Deshumidificadores caseros
Diagrama de conexión de prueba
Toca el dibujo para verlo en grande.
La fuente debe dar 12 V y al menos 6 A. El ventilador del disipador va en paralelo para que funcione siempre que la celda esté encendida. Para controlarla con Arduino se usa un relé o un MOSFET de potencia.
Precauciones
- Nunca la enciendas sin disipador en la cara caliente: en pocos segundos se sobrecalienta y se daña.
- Pon pasta térmica en ambas caras y aprieta parejo: la cerámica se quiebra si se tuerce.
- La cara fría puede bajar de 0 °C y juntar agua por condensación: protege los circuitos cercanos.
- Un cargador de celular o una fuente pequeña no alcanza: necesita 12 V y unos 6 A.
Fuentes consultadas: Hoja de datos TEC1-12706 (Hebei) · Hoja de datos TEC1-12706 (Conrad). Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
