Datos rápidos

Control (3 y 4): 3 a 32 V DC, unos 10 mA
Carga (1 y 2): 24 a 380 V AC
Corriente: 60 A (SSR-60DA) o 100 A (SSR-100DA), con disipador
Encendido: Al pasar por cero (menos interferencia)

Características

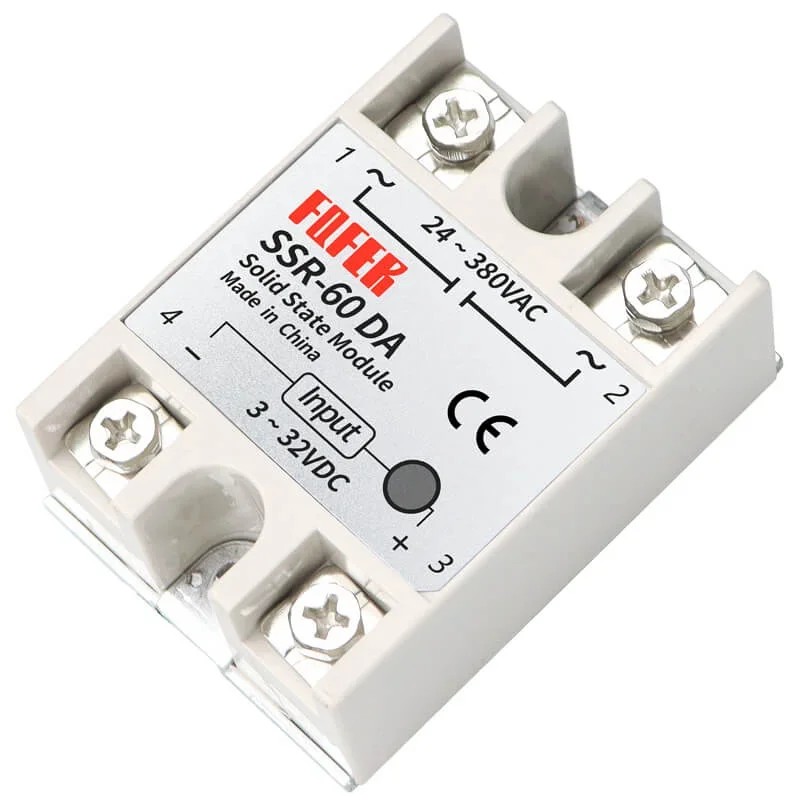

Relés de estado sólido (SSR) Fotek de salida AC, de 60 A (SSR-60DA) y 100 A (SSR-100DA): con una señal de 3 a 32 V (por ejemplo, un pin del Arduino) encienden o apagan aparatos de 110/220 V, sin chispas, sin ruido y sin desgaste. Encienden cuando la onda pasa por cero, lo que reduce las interferencias.

Se usan para controlar resistencias de calefacción, hornos y cargas grandes con un termostato o un Arduino.

Control (3 y 4)	3 a 32 V DC, unos 10 mA
Carga (1 y 2)	24 a 380 V AC
Corriente	60 A (SSR-60DA) o 100 A (SSR-100DA), con disipador
Encendido	Al pasar por cero (menos interferencia)
Indicador	LED rojo cuando está activado
Montaje	Base metálica para atornillar a un disipador

¿Para qué sirve?

Resistencias de calefacción y hornos
Controladores de temperatura con PID
Encender aparatos de 110/220 V desde un Arduino

Diagrama de conexión de prueba

Placa usada: Arduino UNO

Cable	Módulo	Arduino UNO	Nota
rojo	3 (+)	D7	Entrada de control
negro	4 (−)	GND

Código de prueba

Arduino UNOprueba.ino

// Prueba del relé de estado sólido (SSR): lo enciende y apaga cada 2 segundos.
// El SSR se activa con voltaje en su entrada (HIGH) y su LED rojo se enciende.
const int PIN_SSR = 7;

void setup() {
  pinMode(PIN_SSR, OUTPUT);
  digitalWrite(PIN_SSR, LOW);  // empieza apagado
  Serial.begin(9600);
}

void loop() {
  digitalWrite(PIN_SSR, HIGH);
  Serial.println("SSR encendido");
  delay(2000);
  digitalWrite(PIN_SSR, LOW);
  Serial.println("SSR apagado");
  delay(2000);
}

Abre el Monitor serie a 9600 baudios: cada 2 segundos el LED rojo del SSR se enciende y se apaga. Prueba primero sin carga; luego conecta la carga en serie con los bornes 1 y 2, siempre desenchufado.

Precauciones

Trabaja con la corriente de la casa (110/220 V), que puede causar una descarga grave: haz las conexiones siempre desenchufado y no toques los bornes mientras está conectado.
Solo funciona con corriente alterna: con corriente continua no se apaga.
Úsalo con un disipador y por debajo de la mitad de su corriente nominal: muchos SSR de este tipo no aguantan su corriente de etiqueta.
Aun apagado deja pasar una pequeña corriente: un foco LED puede quedar brillando un poco.

Fuentes consultadas: Botland: SSR Fotek 40DA (salida AC) · MakerLab: relés de estado sólido Fotek. Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
