SKU 00191

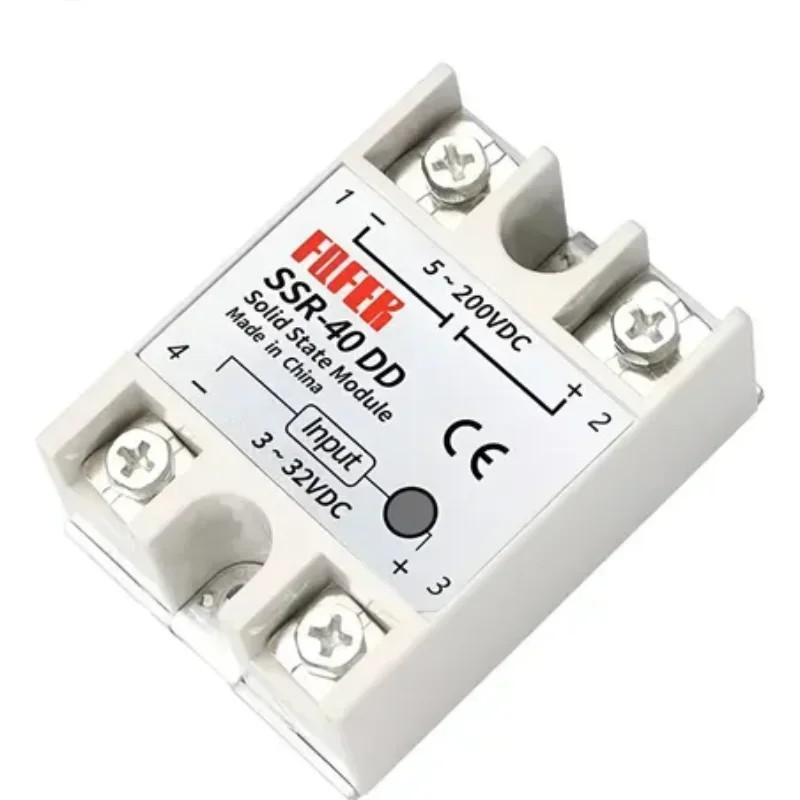

Rele de Estado Solido Salida DC Fotek SSR-40DD 40A
$10,00
Disponible
Más de 5 disponibles
Consultar por WhatsApp
Datos rápidos
- Control (3 y 4)
- 3 a 32 V DC, unos 10 mA
- Carga (1 y 2)
- Corriente continua, según la etiqueta (normalmente de 5 a 60 V DC)
- Corriente
- Hasta 40 A según la etiqueta (con disipador)
- Indicador
- LED rojo cuando está activado
Características
Relé de estado sólido (SSR) Fotek SSR-40DD para cargas de corriente continua: con una señal de 3 a 32 V (por ejemplo, un pin del Arduino) enciende o apaga una carga de corriente continua, sin partes móviles, sin ruido y sin desgaste.
Sirve para calentadores de 12 o 24 V, motores, solenoides y tiras LED de potencia.
| Control (3 y 4) | 3 a 32 V DC, unos 10 mA |
|---|---|
| Carga (1 y 2) | Corriente continua, según la etiqueta (normalmente de 5 a 60 V DC) |
| Corriente | Hasta 40 A según la etiqueta (con disipador) |
| Indicador | LED rojo cuando está activado |
| Montaje | Base metálica para atornillar a un disipador |
¿Para qué sirve?
- Calentadores y camas calientes de 12 o 24 V
- Motores y solenoides de corriente continua
- Tiras LED de potencia
Diagrama de conexión de prueba
Placa usada: Arduino UNO
| Cable | Módulo | Arduino UNO | Nota |
|---|---|---|---|
| rojo | 3 (+) | D7 | Entrada de control |
| negro | 4 (−) | GND |
Código de prueba
// Prueba del relé de estado sólido (SSR): lo enciende y apaga cada 2 segundos.
// El SSR se activa con voltaje en su entrada (HIGH) y su LED rojo se enciende.
const int PIN_SSR = 7;
void setup() {
pinMode(PIN_SSR, OUTPUT);
digitalWrite(PIN_SSR, LOW); // empieza apagado
Serial.begin(9600);
}
void loop() {
digitalWrite(PIN_SSR, HIGH);
Serial.println("SSR encendido");
delay(2000);
digitalWrite(PIN_SSR, LOW);
Serial.println("SSR apagado");
delay(2000);
}
Abre el Monitor serie a 9600 baudios: cada 2 segundos el LED rojo del SSR se enciende y se apaga. La carga va en serie con los bornes 1 y 2, respetando su polaridad.
Precauciones
- Es solo para corriente continua: no lo uses con 110/220 V AC.
- Respeta la polaridad en la carga (1 y 2) y en el control (3 + y 4 −).
- Úsalo con un disipador y por debajo de la mitad de su corriente nominal: muchos SSR de este tipo no aguantan sus 40 A reales.
- Con motores o solenoides pon un diodo en paralelo con la carga.
Fuentes consultadas: MakerLab: relés de estado sólido Fotek · Robu: SSR-100DD de corriente continua. Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
