-20%
SKU 00194

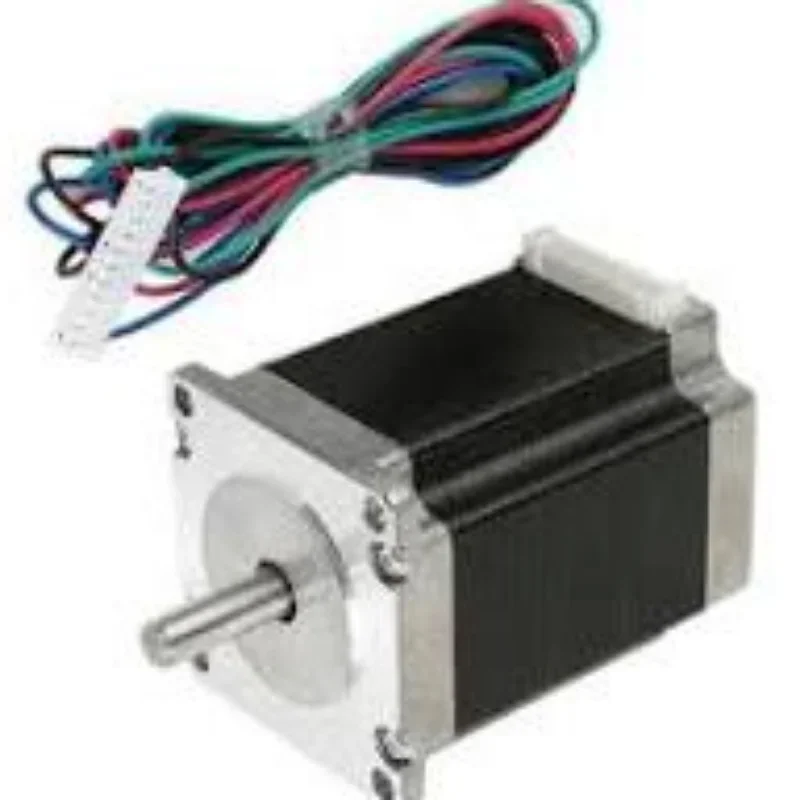

Motor de Pasos Nema 23 57HD6013-03 3A
$50,00
$40,00
Liquidación
Disponible
Más de 5 disponibles
Consultar por WhatsApp
Datos rápidos
- Tamaño
- NEMA 23 (brida de 57 mm)
- Paso
- 1,8° (200 pasos por vuelta)
- Corriente
- 3 A por fase
- Conexión
- Bipolar, 4 cables (2 bobinas)
Características
Motor paso a paso NEMA 23 (57HD6013-03) de 3 A por fase: más grande y fuerte que el NEMA 17, para máquinas CNC, cortadoras y ejes que mueven peso. Da 200 pasos por vuelta (1,8° por paso) y, con micropasos, se mueve con mucha precisión.
Se controla con un driver para motores grandes, como el TB6600 o el DM542.
| Tamaño | NEMA 23 (brida de 57 mm) |
|---|---|
| Paso | 1,8° (200 pasos por vuelta) |
| Corriente | 3 A por fase |
| Conexión | Bipolar, 4 cables (2 bobinas) |
| Eje | Redondo con cara plana |
¿Para qué sirve?
- CNC de madera y aluminio
- Cortadoras láser y plasma
- Ejes y mecanismos que mueven peso
Precauciones
- Necesita un driver de 3 A o más (TB6600, DM542 o similar): el A4988 y el DRV8825 no le alcanzan.
- Identifica las 2 bobinas con el multímetro: los 2 cables de una misma bobina marcan pocos ohmios entre sí.
- Nunca desconectes el motor con el driver encendido.
- Es normal que se caliente; si no se puede tocar, baja la corriente en el driver.
Fuentes consultadas: Components101: motor NEMA 23 · Joy-IT: motor NEMA 23 de 3 A. Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
