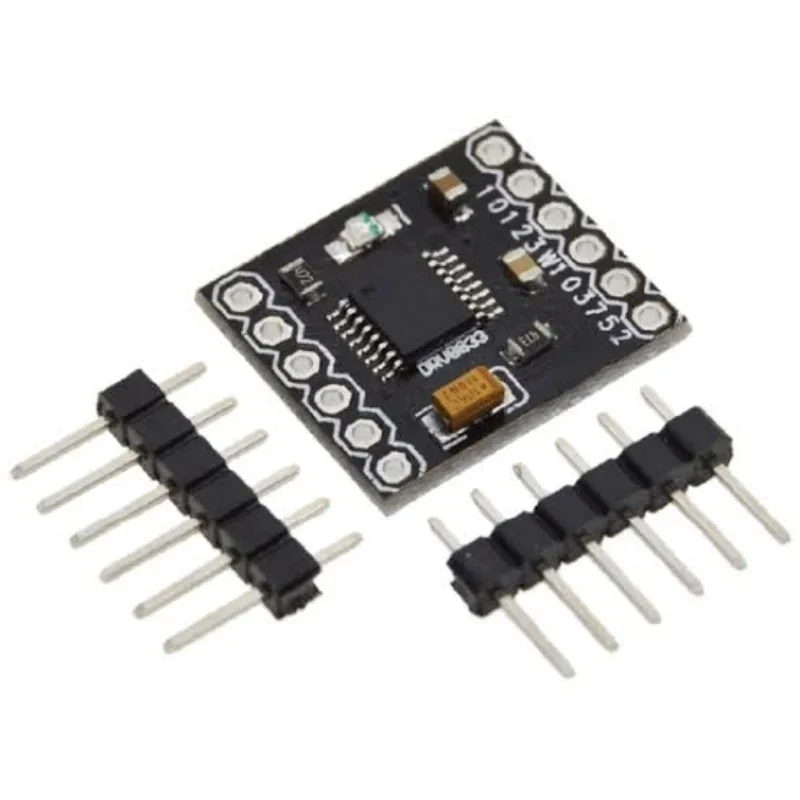

Driver DRV8833 Motor Paso a Paso
SKU 00171

Driver DRV8833 Motor Paso a Paso

$4,00
Disponible
Más de 5 disponibles
Datos rápidos
Voltaje de los motores
2,7 a 10,8 V DC
Corriente
1,2 A por canal (picos de 2 A)
Canales
2 motores DC o 1 motor de pasos bipolar
Control
AIN1/AIN2 y BIN1/BIN2, con PWM
Ver ficha técnica completa ↓

Características

Driver doble con el chip DRV8833: controla 2 motores DC pequeños o 1 motor de pasos bipolar pequeño, con cambio de giro y velocidad por PWM. Funciona desde 2,7 V, así que es ideal para robots con baterías de litio de 1 o 2 celdas.

Cada motor se maneja con 2 entradas (AIN1 y AIN2 para el motor A, BIN1 y BIN2 para el motor B).

Voltaje de los motores2,7 a 10,8 V DC
Corriente1,2 A por canal (picos de 2 A)
Canales2 motores DC o 1 motor de pasos bipolar
ControlAIN1/AIN2 y BIN1/BIN2, con PWM
LógicaUna entrada en alto: gira; las dos en bajo: libre; las dos en alto: frena
ProteccionesSobrecorriente, temperatura y bajo voltaje

¿Para qué sirve?

  • Robots pequeños con motores N20 o TT
  • Carritos con baterías de litio
  • Mover un motor de pasos bipolar pequeño

Diagrama de conexión de prueba

Placa usada: Arduino UNO

Arduino UNODriver DRV8833D5AIN1 (IN1)D6AIN2 (IN2)5VVM (VCC)GNDGND
CableMóduloArduino UNONota
amarilloAIN1 (IN1)D5Motor A (PWM)
verdeAIN2 (IN2)D6Motor A (PWM)
rojoVM (VCC)5VSolo motores pequeños
negroGNDGND

Código de prueba

Arduino UNOprueba.ino
// Prueba del driver de motores: el motor A acelera hacia un lado, se detiene,
// gira hacia el otro lado y frena.
const int IN1 = 5;  // pines con PWM (~)
const int IN2 = 6;

void motorA(int velocidad) {  // de -255 (atrás) a 255 (adelante); 0 = libre
  if (velocidad > 0) {
    analogWrite(IN1, velocidad);
    digitalWrite(IN2, LOW);
  } else if (velocidad < 0) {
    digitalWrite(IN1, LOW);
    analogWrite(IN2, -velocidad);
  } else {
    digitalWrite(IN1, LOW);
    digitalWrite(IN2, LOW);
  }
}

void frenar() {  // las dos entradas en alto frenan el motor
  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, HIGH);
}

void setup() {
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
}

void loop() {
  for (int v = 0; v <= 255; v += 5) {  // acelera hacia adelante
    motorA(v);
    delay(30);
  }
  delay(1000);
  motorA(0);    // se detiene solo
  delay(1000);
  motorA(-180); // hacia atrás
  delay(2000);
  frenar();     // frena de golpe
  delay(1000);
}

Conecta el motor a las salidas AOUT1 y AOUT2. Al cargar el código, el motor acelera hacia un lado, se detiene, gira hacia el otro y frena. Para el motor B usa BIN1 y BIN2 igual.

Precauciones

  • Los nombres de los pines cambian según la placa (AIN1 o IN1, VM o VCC): revisa los de la tuya.
  • Si el motor no gira, revisa que el pin de reposo (SLP, EEP o nSLEEP) esté en alto.
  • No pases de 10,8 V en VM.
  • Alimenta los motores con su propia batería o fuente y une su negativo con el GND del Arduino.

Fuentes consultadas: Pololu: driver DRV8833 · Components101: DRV8833. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
