SKU 00165

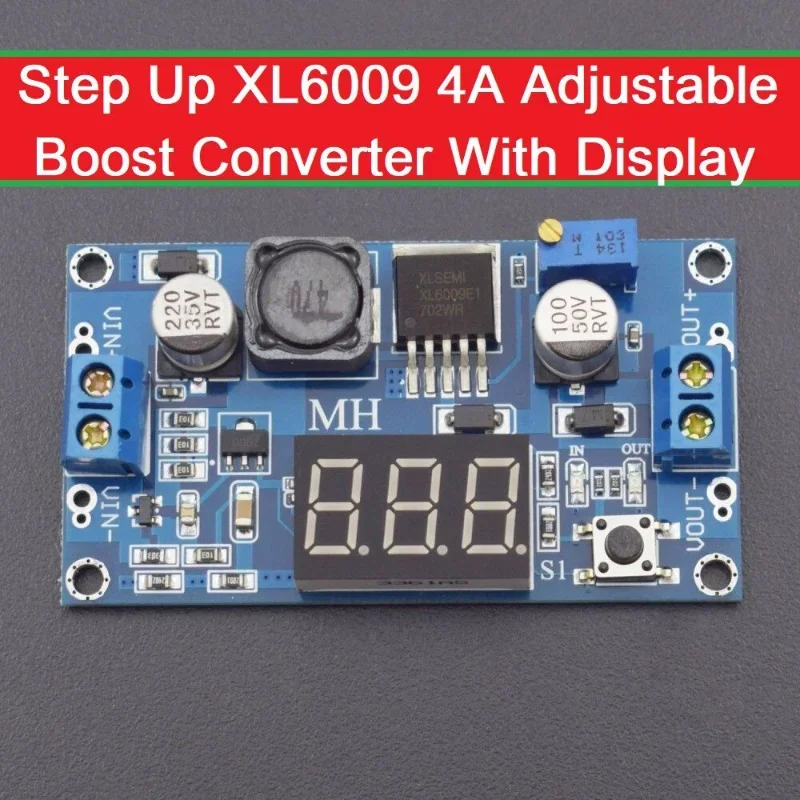

Módulo XL6009 Step UP Con Voltimetro
$5,50
Disponible
¡Solo queda 1!
Consultar por WhatsApp
Datos rápidos
- Entrada
- 3 a 32 V DC (mejor de 5 a 32 V)
- Salida
- 5 a 35 V, ajustable (siempre mayor que la entrada)
- Corriente del interruptor
- Hasta 4 A (la de salida es menor: baja mientras más se eleva)
- Eficiencia
- Hasta un 94 %
Características
Regulador elevador (step up) con el chip XL6009: sube un voltaje continuo a otro mayor, ajustable con su potenciómetro. Por ejemplo, de una batería de 3,7 V a 5 V, o de 12 V a 19 V para una laptop pequeña.
Hay dos versiones: con voltímetro digital (muestra el voltaje de entrada o de salida, y se cambia con el botón) y sin pantalla, más pequeña.
| Entrada | 3 a 32 V DC (mejor de 5 a 32 V) |
|---|---|
| Salida | 5 a 35 V, ajustable (siempre mayor que la entrada) |
| Corriente del interruptor | Hasta 4 A (la de salida es menor: baja mientras más se eleva) |
| Eficiencia | Hasta un 94 % |
| Frecuencia | 400 kHz |
| Versiones | Con voltímetro y botón, o sin pantalla |
¿Para qué sirve?
- Subir el voltaje de una batería de litio a 5, 9 o 12 V
- Alimentar equipos de 12 a 19 V desde una batería menor
- Fuentes regulables elevadoras para proyectos
Precauciones
- Ajusta el voltaje de salida con el multímetro y sin nada conectado; recién después conecta tu equipo.
- La corriente de salida es mucho menor que 4 A: al elevar el voltaje, la entrada debe dar más corriente que la que sale.
- Respeta la polaridad de entrada: al revés se daña.
- Para uso continuo, quédate cerca de la mitad de sus valores máximos.
Fuentes consultadas: Components101: XL6009 · SigmaNortec: elevador XL6009. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
