-50%

SKU 00162

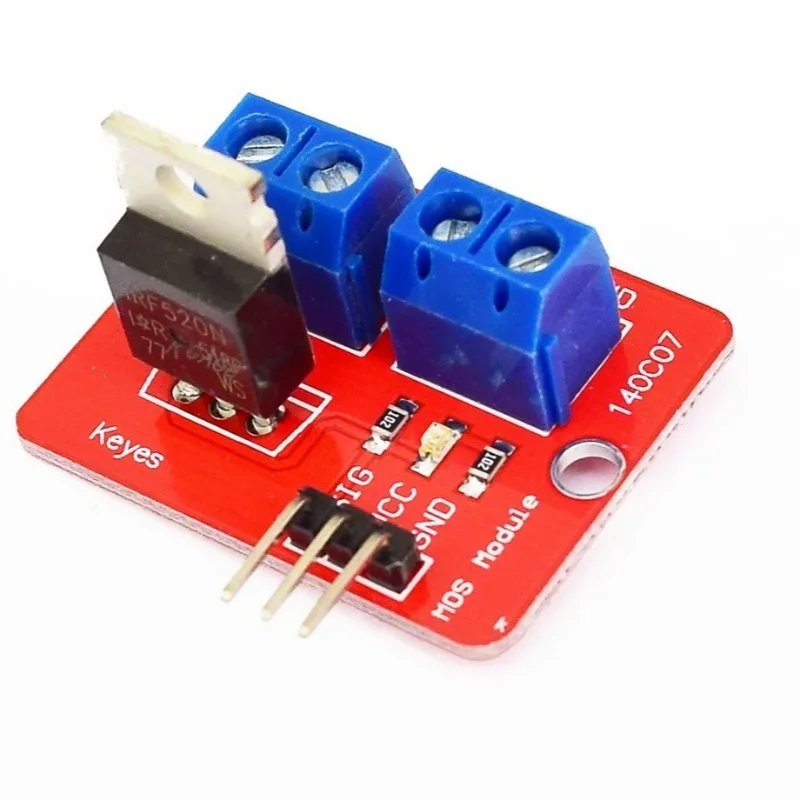

Modulo Mosfet Irf520

$2,99 $1,50 Liquidación

Disponible

¡Solo quedan 2! Consultar por WhatsApp

Datos rápidos

Transistor: MOSFET IRF520 (canal N)
Voltaje de la carga: Hasta 24 V DC
Corriente: Hasta unos 2 A con 5 V en SIG; más necesita disipador y un MOSFET de nivel lógico
Control: SIG: encendido y PWM desde un pin del Arduino

Ver ficha técnica completa ↓

Características

Módulo con el transistor MOSFET IRF520 para que el Arduino encienda y regule cargas de corriente continua más grandes, como motores, tiras LED, ventiladores o bombas, alimentadas con su propia fuente de hasta 24 V. Con PWM se controla la velocidad o el brillo.

Tiene 3 pines para el Arduino y bornes de tornillo para la fuente y la carga.

Transistor	MOSFET IRF520 (canal N)
Voltaje de la carga	Hasta 24 V DC
Corriente	Hasta unos 2 A con 5 V en SIG; más necesita disipador y un MOSFET de nivel lógico
Control	SIG: encendido y PWM desde un pin del Arduino
Bornes	VIN y GND (fuente), V+ y V− (carga)
Pines	SIG, VCC y GND

¿Para qué sirve?

Velocidad de motores DC con PWM
Brillo de tiras LED de 12 V
Encender bombas, ventiladores y solenoides

Diagrama de conexión de prueba

Placa usada: Arduino UNO

Cable	Módulo	Arduino UNO	Nota
amarillo	SIG	D3	Pin con PWM (~)
rojo	VCC	5V
negro	GND	GND

Código de prueba

Arduino UNOprueba.ino

// Prueba del módulo MOSFET IRF520: sube y baja poco a poco la potencia de la
// carga (un motor DC o una tira LED) con PWM, y luego la apaga 2 segundos.
const int PIN_SIG = 3;  // pin con PWM (~)

void setup() {
  pinMode(PIN_SIG, OUTPUT);
}

void loop() {
  for (int nivel = 0; nivel <= 255; nivel++) {  // de apagado a máximo
    analogWrite(PIN_SIG, nivel);
    delay(10);
  }
  for (int nivel = 255; nivel >= 0; nivel--) {  // y de regreso
    analogWrite(PIN_SIG, nivel);
    delay(10);
  }
  digitalWrite(PIN_SIG, LOW);
  delay(2000);
}

Conecta la fuente de la carga a VIN y GND del módulo, y la carga (motor o tira LED) a V+ y V−. Al cargar el código, la carga sube y baja de potencia poco a poco.

Precauciones

El IRF520 no es de nivel lógico: con los 5 V del Arduino no se abre del todo y se calienta con más de 1 o 2 A.
Con motores, solenoides o relés pon un diodo (por ejemplo 1N4007) en paralelo con la carga, con la raya hacia el positivo.
Une la tierra de la fuente de la carga con la del Arduino (el módulo ya lo hace por su GND).
No uses cargas de corriente alterna (110 V): solo continua.

Fuentes consultadas: ShillehTek: módulo IRF520 · MakerLab: módulo IRF520. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
