Módulo Fuente para Protoboard con Regulador 5V/3.3V
$2,50
$1,50
Liquidación
Disponible
Más de 5 disponibles
Consultar por WhatsApp
Datos rápidos
- Entrada
- 6,5 a 12 V DC por el conector redondo, o 5 V por USB
- Salidas
- 5 V o 3,3 V en cada lado del protoboard (con puentes)
- Corriente
- Hasta unos 700 mA
- Reguladores
- AMS1117 de 5 V y de 3,3 V
Características

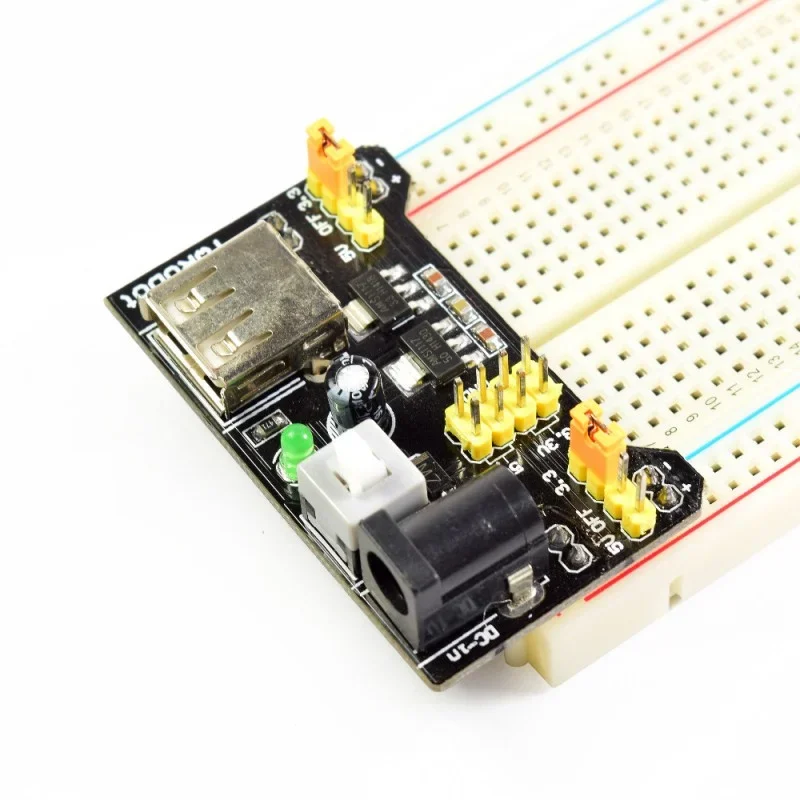

Módulo de alimentación (MB102) que se inserta en los bordes de un protoboard y entrega 5 V o 3,3 V en cada una de sus dos líneas de alimentación. Se alimenta con un adaptador por su conector redondo o por USB, y tiene un interruptor de encendido.
Es lo más práctico para armar circuitos en protoboard sin depender del Arduino ni del computador.
| Entrada | 6,5 a 12 V DC por el conector redondo, o 5 V por USB |
|---|---|
| Salidas | 5 V o 3,3 V en cada lado del protoboard (con puentes) |
| Corriente | Hasta unos 700 mA |
| Reguladores | AMS1117 de 5 V y de 3,3 V |
| Extras | Interruptor, LED de encendido y pines de salida |
¿Para qué sirve?
- Alimentar circuitos en protoboard
- Tener 5 V y 3,3 V a la vez para sensores distintos
- Prácticas de electrónica sin computador
Precauciones
- Elige con los puentes el voltaje de cada lado antes de conectar tus componentes; si los dejas en 5 V, un sensor de 3,3 V se puede dañar.
- Al insertarlo, revisa que + y − queden en las líneas correctas del protoboard (rojo y azul).
- Con 12 V de entrada y mucha corriente, los reguladores se calientan: mejor usa 7 a 9 V.
- No conectes el USB y el adaptador al mismo tiempo.
Fuentes consultadas: Microcontrollers Lab: módulo MB102 · ShillehTek: fuente MB102. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
