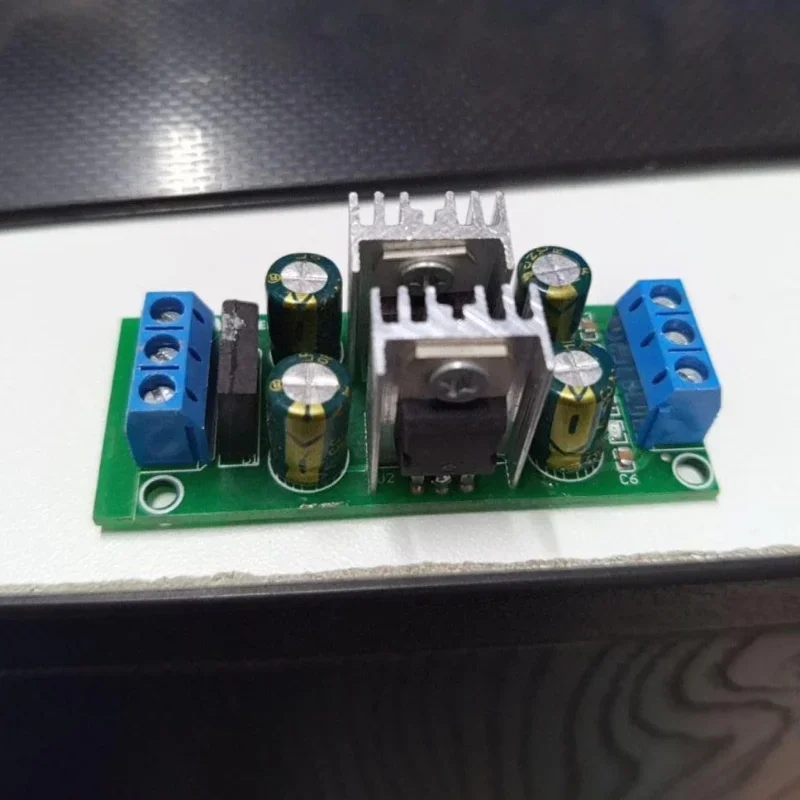

Fuente Dual 7809 7909 +9 - 9 V 1Amp
$9,00
$5,00
Liquidación
Disponible
Más de 5 disponibles
Consultar por WhatsApp
Datos rápidos
- Salida
- +9 V, GND y −9 V
- Corriente
- Hasta 1 A por lado (con disipador)
- Reguladores
- 7809 (positivo) y 7909 (negativo)
- Entrada
- Transformador con derivación central (por ejemplo 12-0-12 V AC)
Características
Placa de fuente simétrica fija de +9 V y −9 V con los reguladores 7809 y 7909, puente rectificador y condensadores de filtro. Se alimenta con un transformador con derivación central y entrega dos voltajes estables de hasta 1 A.
Sirve para amplificadores operacionales, preamplificadores de audio y circuitos que necesitan voltaje positivo y negativo.
| Salida | +9 V, GND y −9 V |
|---|---|
| Corriente | Hasta 1 A por lado (con disipador) |
| Reguladores | 7809 (positivo) y 7909 (negativo) |
| Entrada | Transformador con derivación central (por ejemplo 12-0-12 V AC) |
| Bornes | De tornillo para entrada y salida |
¿Para qué sirve?
- Alimentar amplificadores operacionales
- Preamplificadores y circuitos de audio
- Prácticas de electrónica analógica
Precauciones
- El transformador se conecta a la red: aísla bien su lado de 110 V y usa un fusible.
- La entrada debe dar al menos 2,5 V más que la salida en cada lado: un transformador de 12-0-12 V es lo mínimo recomendable.
- Con mucha corriente los reguladores se calientan: mantén sus disipadores.
Fuentes consultadas: Kit K83 de fuente dual 78xx/79xx · Circuit Digest: fuente dual con 78xx y 79xx. Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
