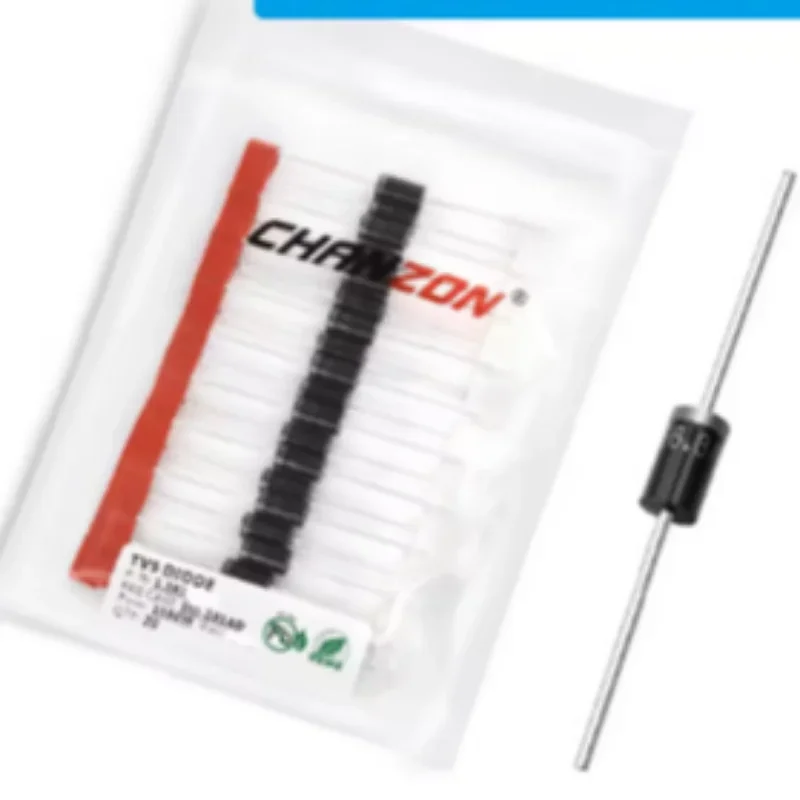

Diodo TVS
- Tipo
- TVS unidireccional (la «A» indica ±5 % de tolerancia)
- Potencia de pico
- 1500 W (pulso de 10/1000 µs)
- Voltaje de trabajo (no conduce)
- 1.5KE24A: 20,5 V · 1.5KE33A: 28,2 V
- Empieza a conducir
- 1.5KE24A: 22,8 a 25,2 V · 1.5KE33A: 31,4 a 34,7 V
Características
Diodos TVS (supresores de picos de voltaje) de 1500 W, unidireccionales y de patas largas. Se ponen en paralelo con la alimentación: mientras el voltaje es normal no hacen nada, y cuando llega un pico (por un relé, un motor, una descarga o una mala conexión) conducen en microsegundos y lo desvían a tierra.
Hay dos versiones: el 1.5KE24A para líneas de 12 a 18 V y el 1.5KE33A para líneas de 24 V.
| Tipo | TVS unidireccional (la «A» indica ±5 % de tolerancia) |
|---|---|
| Potencia de pico | 1500 W (pulso de 10/1000 µs) |
| Voltaje de trabajo (no conduce) | 1.5KE24A: 20,5 V · 1.5KE33A: 28,2 V |
| Empieza a conducir | 1.5KE24A: 22,8 a 25,2 V · 1.5KE33A: 31,4 a 34,7 V |
| Voltaje máximo durante un pico | 1.5KE24A: 33,2 V · 1.5KE33A: 45,7 V |
| Encapsulado | Axial DO-201; la banda marca el cátodo |
¿Para qué sirve?
- Proteger la entrada de fuentes, cargadores y controladores
- Circuitos de 12 V en autos y motos (1.5KE24A)
- Líneas de 24 V en tableros y equipos industriales (1.5KE33A)
- Absorber los picos que generan relés, motores y solenoides
Diagrama de conexión de prueba
Toca el dibujo para verlo en grande.
El TVS va entre + y tierra, con la banda hacia el +. Con voltaje normal no conduce; ante un pico conduce y lo desvía a tierra. Si conectan la alimentación al revés, el TVS conduce y el fusible se quema, protegiendo el circuito.
Precauciones
- Elige el que tenga voltaje de trabajo mayor que el voltaje normal de tu circuito, incluido el de carga de baterías.
- La banda (cátodo) va al positivo; si lo pones al revés, conduce siempre.
- Ponlo siempre después de un fusible.
- Absorbe picos cortos, no sobrevoltajes que duran: no reemplaza a un regulador.
Fuentes consultadas: Littelfuse: hoja de datos serie 1.5KE · Hoja de datos serie 1.5KE (TME). Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
