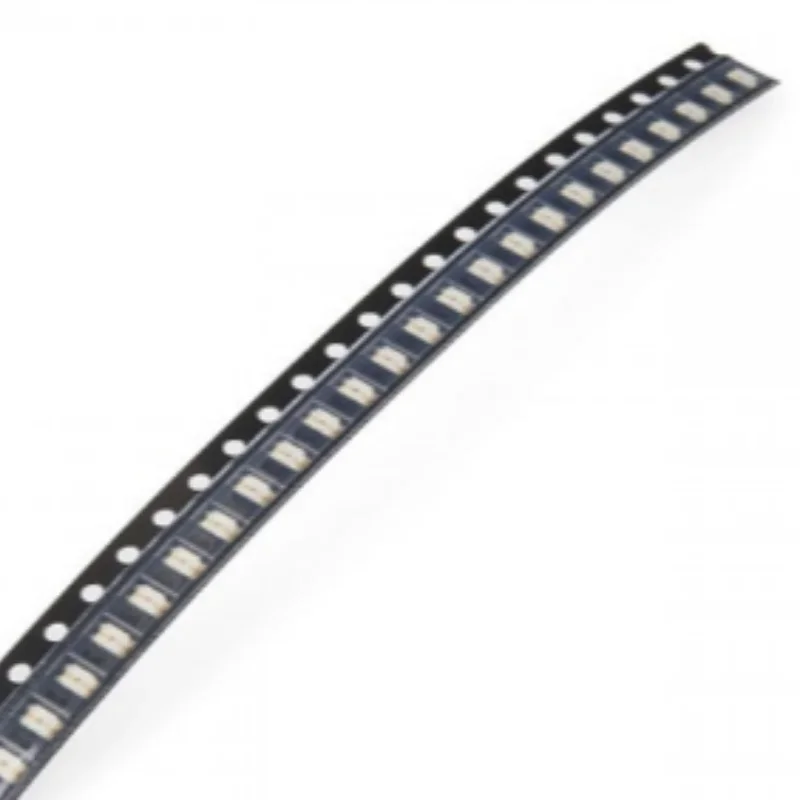

Led SMD 0805 Blanco
- Tamaño
- 0805 (2,0 × 1,25 mm)
- Color
- Blanco frío
- Voltaje de encendido
- Unos 2,8 a 3,3 V (según el fabricante)
- Corriente máxima
- 20 mA (trabaja bien con 5 a 15 mA)
Características
LED blanco de montaje superficial en tamaño 0805 (2,0 × 1,25 mm). Es el típico LED indicador de las placas electrónicas: enciende con unos 3 V y poca corriente, y da una luz blanca fría con un ángulo amplio.
Siempre necesita una resistencia en serie que limite la corriente; con 5 V, una de 150 Ω deja pasar unos 13 mA.
| Tamaño | 0805 (2,0 × 1,25 mm) |
|---|---|
| Color | Blanco frío |
| Voltaje de encendido | Unos 2,8 a 3,3 V (según el fabricante) |
| Corriente máxima | 20 mA (trabaja bien con 5 a 15 mA) |
| Ángulo de visión | Amplio, de 120° a 150° |
| Polaridad | Marca de cátodo (−) en la cara inferior; varía según el fabricante |
¿Para qué sirve?
- Indicadores de encendido o de estado en placas propias
- Iluminar botones, teclas o pantallas pequeñas
- Reemplazar LEDs indicadores dañados en equipos
Diagrama de conexión de prueba
Toca el dibujo para verlo en grande.
Ejemplo con 5 V: la resistencia de 150 Ω limita la corriente a unos 13 mA. Para otro voltaje: R = (V − 3 V) ÷ 0,013 A; con 12 V, unos 680 Ω.
Precauciones
- Nunca lo conectes sin resistencia: se quema al instante.
- La marca de polaridad cambia entre fabricantes; antes de soldar compruébalo con el multímetro en modo diodo (enciende débil cuando la punta roja está en el ánodo).
- Es muy pequeño y sensible al calor: suelda rápido, con punta fina o aire caliente moderado.
Fuentes consultadas: Everlight 17-21/W1D-ANPHY/3T: LED 0805 blanco · Bivar SM0805UWC: LED 0805 blanco · JLCPCB: cómo identificar la polaridad de un LED SMD. Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
