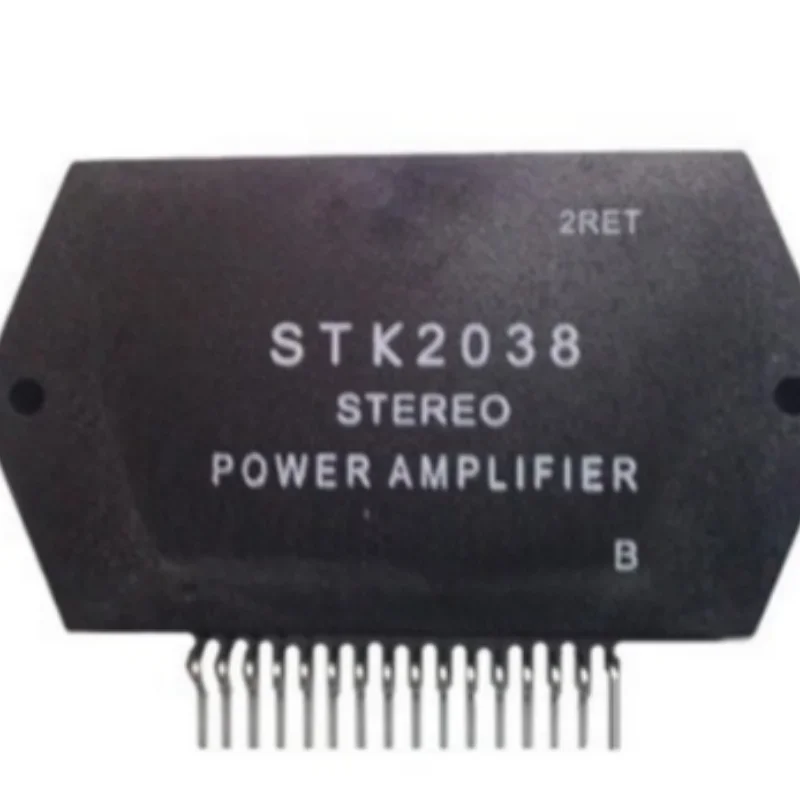

Amplificador STK2038
Datos rápidos
- Tipo
- Amplificador de audio híbrido, 2 canales (estéreo)
- Potencia
- 2 × 50 W en 8 Ω (con ±39 V)
- Alimentación
- Simétrica: ±39 V típico, ±55 V máx.
- Versiones
- STK2038: 16 patas · STK2038 II: 22 patas
Características
Módulo amplificador de audio estéreo de Sanyo: un bloque híbrido con las dos etapas de potencia, de hasta 50 W por canal en parlantes de 8 Ω. Hoy se usa sobre todo como repuesto en equipos de sonido.
Hay dos versiones que se ven parecidas pero no son intercambiables: el STK2038 tiene 16 patas y el STK2038 II tiene 22. Elige la misma que trae tu equipo.
| Tipo | Amplificador de audio híbrido, 2 canales (estéreo) |
|---|---|
| Potencia | 2 × 50 W en 8 Ω (con ±39 V) |
| Alimentación | Simétrica: ±39 V típico, ±55 V máx. |
| Versiones | STK2038: 16 patas · STK2038 II: 22 patas |
| Fabricante | Sanyo (ya no se fabrica; se vende como repuesto) |
¿Para qué sirve?
- Repuesto en equipos de sonido y minicomponentes que usan este módulo
- Reparar o armar un amplificador estéreo de 2 × 50 W
Precauciones
- Cuenta las patas del módulo de tu equipo: el STK2038 (16) y el STK2038 II (22) no se pueden cambiar uno por otro.
- Móntalo siempre en un disipador grande con pasta térmica; nunca lo enciendas sin disipador.
- Necesita fuente simétrica (+V, 0, −V) y no debe pasar de ±55 V.
- Antes de cambiarlo, desconecta el equipo y descarga los condensadores grandes de la fuente.
Fuentes consultadas: Radiomuseum: STK2038 · Radiomuseum: STK2038II · FreeLists (TechAssist): patas de las versiones de 16 y 22 pines. Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
