Amplificador HCPL-7840
- Tipo
- Amplificador de aislamiento, 1 canal
- Ganancia
- 8 (±5 %)
- Entrada lineal
- ±200 mV (se satura por encima de unos ±300 mV)
- Alimentación
- 4,5 a 5,5 V en cada lado (dos fuentes separadas)
Características
Amplificador de aislamiento óptico en encapsulado DIP-8. Toma una señal pequeña del lado de alta tensión, como la caída en una resistencia shunt, y la entrega amplificada 8 veces del otro lado, sin conexión eléctrica entre ambos.
Se usa para medir la corriente de motores e inversores sin unir la tierra de potencia con la del microcontrolador.
| Tipo | Amplificador de aislamiento, 1 canal |
|---|---|
| Ganancia | 8 (±5 %) |
| Entrada lineal | ±200 mV (se satura por encima de unos ±300 mV) |
| Alimentación | 4,5 a 5,5 V en cada lado (dos fuentes separadas) |
| Ancho de banda | 100 kHz |
| Rechazo a transitorios | 15 kV/µs |
| Aislamiento | 2500 a 3750 V eficaces por 1 minuto, según la versión |
| Encapsulado | DIP-8 |
¿Para qué sirve?
- Medir la corriente de motores e inversores con una resistencia shunt
- Variadores, fuentes conmutadas y UPS
- Separar la tierra de potencia de la del microcontrolador
Distribución de pines

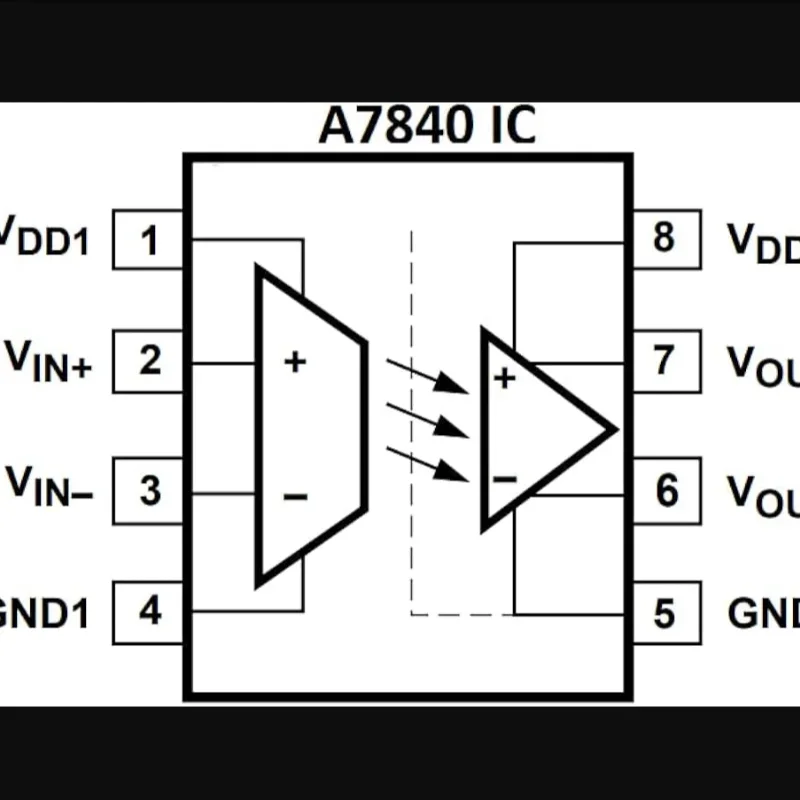

DIP-8 visto desde arriba, con la muesca hacia arriba.
Diagrama de conexión de prueba
Toca el dibujo para verlo en grande.
Entre Salida + y Salida − aparece 8 veces el voltaje del shunt. Ejemplo: con un shunt de 0,01 Ω, 10 A dan 100 mV y 0,8 V de salida. Para leerla con un microcontrolador se pasa a una sola señal con un amplificador operacional.
Precauciones
- El lado 1 necesita su propia fuente de 5 V referida a GND1; no unas GND1 con GND2.
- Pon un condensador de 0,1 µF entre los pines 1 y 4 y otro entre los pines 8 y 5, pegados al chip.
- Elige el shunt para que su caída máxima no pase de 200 mV, y que aguante la potencia (corriente² × resistencia).
- El lado 1 trabaja con la tensión del motor o de la red: no lo toques con el equipo encendido.
Fuentes consultadas: Broadcom: HCPL-7840 · Avago: hoja de datos HCPL-7840 · DigiKey: HCPL-7840-000E. Ficha preparada por Electrodrone; antes de usarlo revisa los valores máximos en la hoja de datos.
