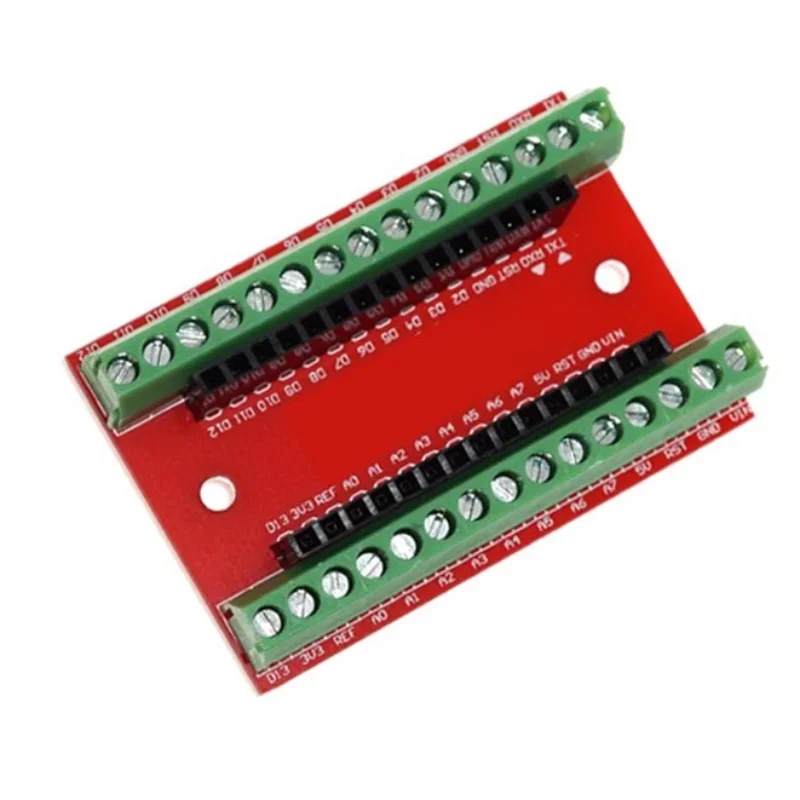

Arduino Nano Io Shield Expansion
$5,00
$3,00
Liquidación
Disponible
4 disponibles
Consultar por WhatsApp
Datos rápidos
- Placa compatible
- Arduino Nano (V3 y compatibles)
- Borneras
- 30, una por cada pin del Nano (15 por lado)
- Pines disponibles
- D0 a D13, A0 a A7, 5V, 3V3, VIN, GND, RST y AREF
- Montaje
- Agujeros para fijarla con tornillos
Características
Base con borneras de tornillo para el Arduino Nano: el Nano se inserta en los conectores del centro y cada uno de sus pines queda en una bornera rotulada. Así se conectan cables, sensores y fuentes sin soldar ni usar protoboard.
Tiene agujeros para fijarla con tornillos, ideal para dejar un proyecto armado dentro de una caja o un tablero.
| Placa compatible | Arduino Nano (V3 y compatibles) |
|---|---|
| Borneras | 30, una por cada pin del Nano (15 por lado) |
| Pines disponibles | D0 a D13, A0 a A7, 5V, 3V3, VIN, GND, RST y AREF |
| Montaje | Agujeros para fijarla con tornillos |
¿Para qué sirve?
- Proyectos permanentes sin soldar
- Conectar cables más gruesos que los de protoboard
- Tableros, cajas de control y equipos que se mueven o vibran
Precauciones
- Inserta el Nano con los pines en el mismo orden que los rótulos de la placa: al revés puede dañarse.
- La placa solo conecta los pines: valen los mismos límites del Nano (unos 20 mA por pin).
- Ajusta los tornillos con firmeza pero sin forzar, y revisa que ningún hilo suelto toque la bornera vecina.
Fuentes consultadas: Zbotic: Nano IO Shield con borneras · ProtoSupplies: Nano Screw Terminal Shield. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
